Dalles, éléments structurels


Le BFUP est depuis de nombreuses années utilisé pour la réalisation d’éléments porteurs. Que se soit des dalles, des sommiers, des piliers, les résistances importantes du matériau permet la réalisation d'ouvrages ou d'éléments d'une grande finesse.

C design dimensionne, calcule au moyen de programmes informatiques et de modélisation 3d tous types de structures.



Armée suisse - dalle de souverture en BFUP
Armée suisse - dalle de souverture en BFUP

21 dalles en BFUP préfabriquées, dimensions 3.60 x 10.60 m, hauteur 90 cm

press to zoom
Armée suisse - dalle de souverture en BFUP
Armée suisse - dalle de souverture en BFUP

21 dalles en BFUP préfabriquées, dimensions 3.60 x 10.60 m, hauteur 90 cm

press to zoom
Armée suisse - dalle de souverture en BFUP
Armée suisse - dalle de souverture en BFUP

21 dalles en BFUP préfabriquées, dimensions 3.60 x 10.60 m, hauteur 90 cm

press to zoom
Armée suisse - dalle de souverture en BFUP
Armée suisse - dalle de souverture en BFUP

21 dalles en BFUP préfabriquées, dimensions 3.60 x 10.60 m, hauteur 90 cm

press to zoom
1/6

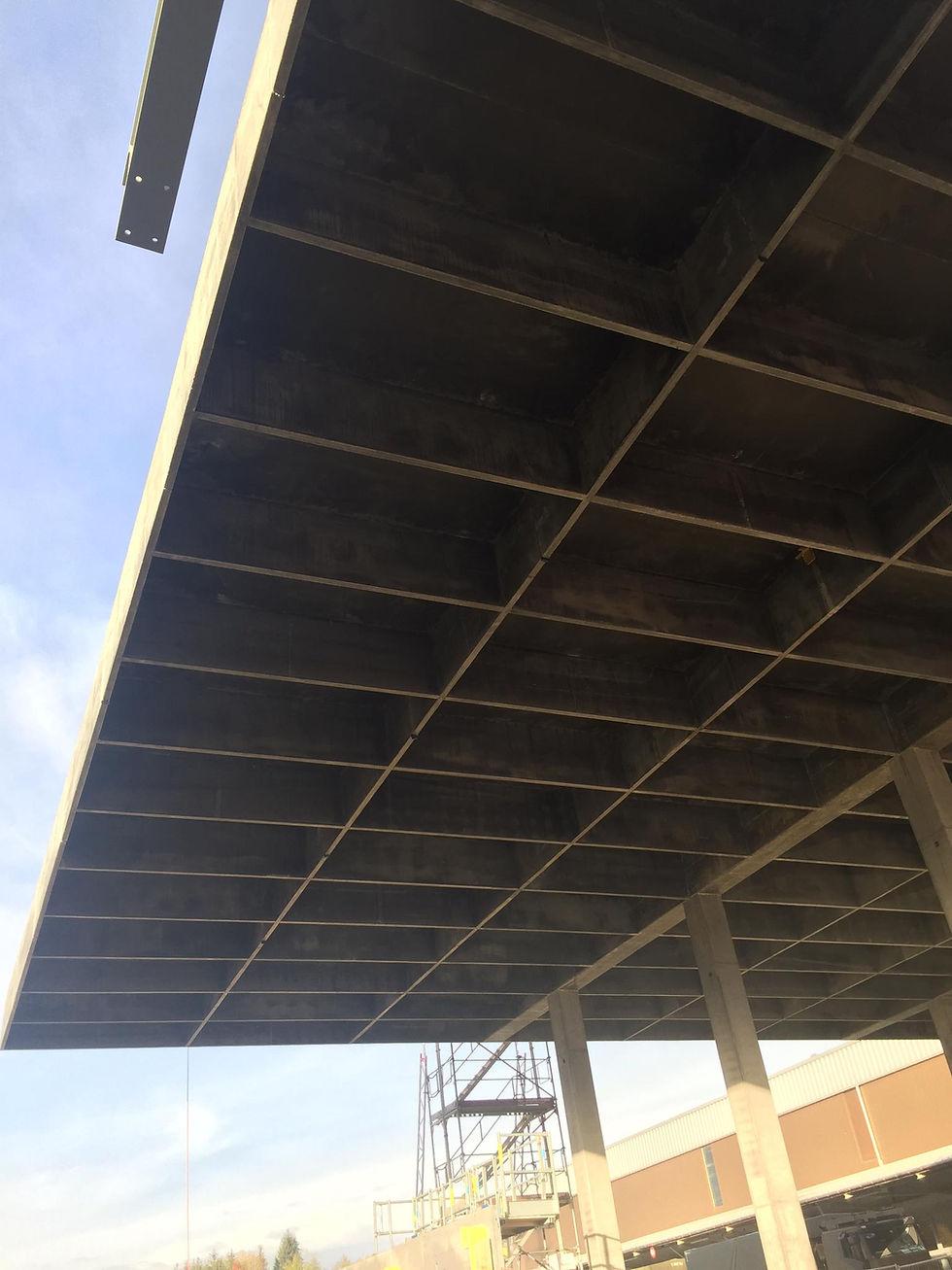

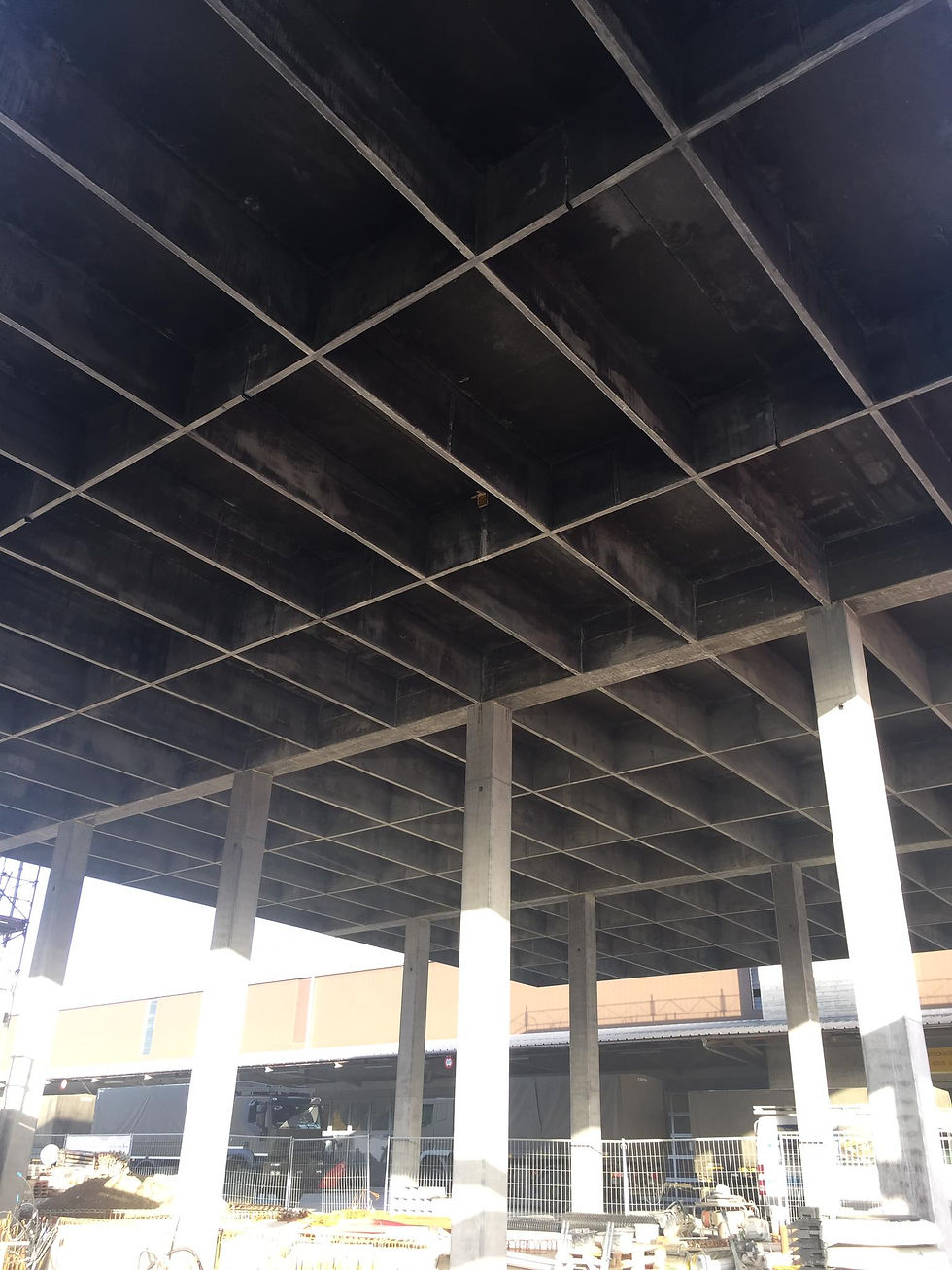

Armée suisse - couvert place d'arme de Grolley



Réalisation de dalles en BFUP préfabriquées et de piliers



Réalisation



Porte-à-faux de 10.60 m

Dimensions : 23.50 x 32.50 m.



BFUP Ductal UA



Dalle en BFUP
Dalle en BFUP

Détail appui dalle BFUP

press to zoom
Avant-toit en BFUP
Avant-toit en BFUP

Avant-toit BFUP moucharabieh

press to zoom
Construction dalle BFUP
Construction dalle BFUP

Dalle en BFUP

press to zoom
Dalle en BFUP
Dalle en BFUP

Détail appui dalle BFUP

press to zoom
1/7

Agrandissement bureaux

c design à Aigle



Réalisation de dalles préfabriquées précontraintes en BFUP.



Réalisation et pose.



Épaisseur de la nervure : 2 cm

Hauteur des nervures : 28 cm

Portée max : 7.00 m



BFUP Ductal gris, fibres métal



Dalle en BFUP
Dalle en BFUP

Toiture en BFUP. ép. 8 cm.

press to zoom
Dalle en BFUP
Dalle en BFUP

Toiture en BFUP. ép. 8 cm.

press to zoom
Da
Da

Toiture en BFUP, détail

press to zoom
Dalle en BFUP
Dalle en BFUP

Toiture en BFUP. ép. 8 cm.

press to zoom
1/4

Villa à Corsier



Étude avec le bureau d'architectes Brauen & Wächeli de dalle extérieure.



Étude, réalisation et pose.



Épaisseur : 6-9 cm.

Portée : 4.10 x 4.10 m.



BFUP Ductal blanc



Villa à Prévessin FR
Villa à Prévessin FR

Toiture en BFUP blanc de grande taille autoportant.

press to zoom
Villa à Prévessin FR
Villa à Prévessin FR

Toiture en BFUP blanc de grande taille autoportant.

press to zoom
Villa à Prévessin FR
Villa à Prévessin FR

Toiture en BFUP blanc de grande taille autoportant.

press to zoom
Villa à Prévessin FR
Villa à Prévessin FR

Toiture en BFUP blanc de grande taille autoportant.

press to zoom
1/9

Villa à Prévessin, France



Étude, réalisation et pose.



Toiture par éléments préfabriqués de grande taille



BFUP Ductal blanc



avant-toits
avant-toits

Avant-toit en BFUP. Epaisseur 3 cm.

press to zoom
avant-toits
avant-toits

Avant-toit en BFUP. Epaisseur 3 cm.

press to zoom
1/1

Villa à Corsier



Étude avec le bureau d'architectes Berner architecte d'avants-toits sur une villa existante.



Étude, réalisation et pose.



Épaisseur à l'extrémité : 3 cm.

Portée : 1.50 m.



BFUP Ductal gris
